Rørbukkemaskiner

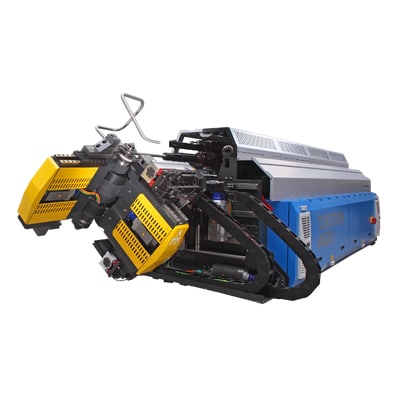

Fuldautomatiske CNC-rørbøjningsmaskiner med dorn
Her præsenterer vi et komplet program af fuldautomatiske CNC-styrede rørbukkemaskiner med dorne fra tyske Trackto Technik.Det er maskiner med fokus på funktion og holdbarhed frem for lav pris.

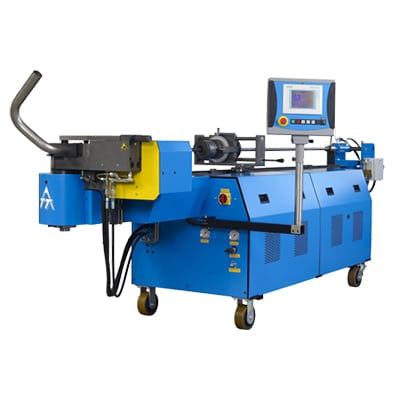

Halvautomatiske NC-rørbukkemaskiner med dorn
Her præsenterer vi et komplet program af halvautomatiske NC-styrede rørbukkemaskiner med dorne fra tyske Trackto Technik.Det er maskiner med fokus på funktion og holdbarhed frem for lav pris.

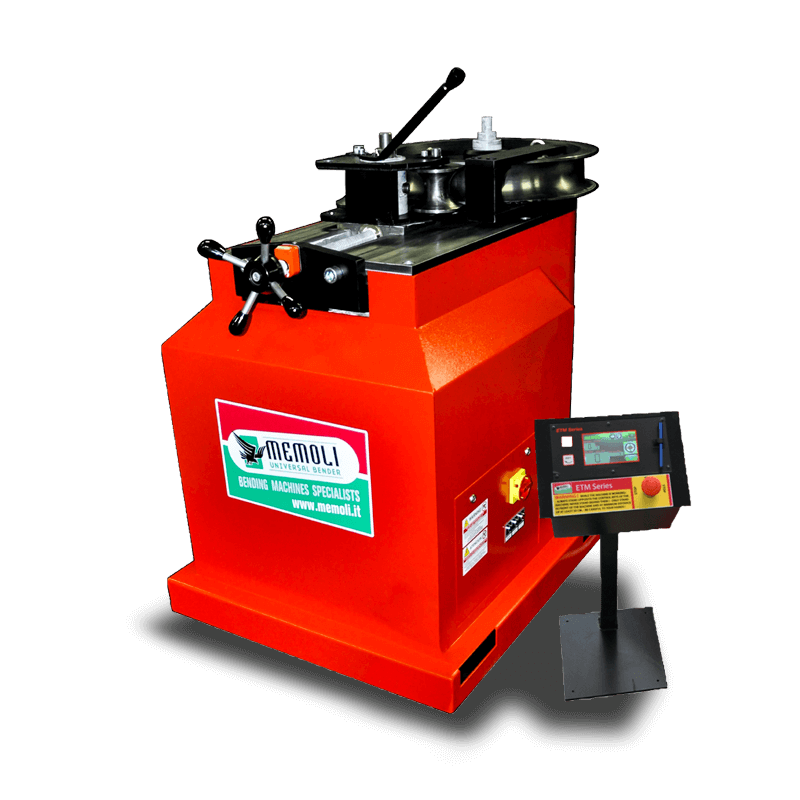

Programmerbare dornfri rørbøjningsmaskiner
Her præsenterer vi en række programmerbare dornfri rørbukkemaskiner fra den italienske virksomhed Memoli. Det er maskiner, hvor funktion og holdbarhed prioriteres over lav pris.
Hvad er en rørbukkemaskine?
En rørbukkemaskine, også kendt som en rørbukker, rørbukkemaskine eller automatisk rørbukkemaskine, er beregnet til permanent at forme og bøje rør til den ønskede form. Bukning bruges til at bukke runde rør, firkantede rør og elliptiske rør, blandt andet. Bøjning af rør er et mere omkostningseffektivt alternativ end at samle eller svejse rør.
Der er forskellige processer inden for rørbøjning, hvor bundtbøjning eller fribøjning samt varm- eller koldbøjning er varianter, der anvendes. Specialfremstillede stempler bruges også til at opnå den ønskede bøjning af rørene.
En automatisk rørbukkemaskine kan bruges til at bukke lige rør, enten enkeltrør eller flere rør på samme tid, med en valgt bukkeskabelon for at skabe unikke rørprofiler. Formbukning omfatter pressebukning og rotationstrækbukning. Disse rørbøjningsmetoder kan producere komplekse former og kan bruges til forskellige typer metalrør.
I automatiske rørbukkemaskiner er det mest almindeligt at bukke runde rør, men de bruges også til rektangulære eller firkantede rør afhængigt af specifikationen. I nogle tilfælde bøjes også firkantede eller rektangulære rør.
Hvordan fungerer en rørbukkemaskine?
En rørbukkemaskine bruger mekanisk kraft til at presse rør af forskellige materialer mod en bøjning eller rulle for at opnå den ønskede bøjning af materialet. Materialet presses mod bukken eller rullen for at tilpasse sig variationen i bukkens form. Rørene er fikseret, mens enden af røret styres af maskinen til at rotere rundt om den anvendte form. Der findes metoder, hvor røret skubbes gennem ruller for at bøje det. I nogle automatiske rørbukkemaskiner placeres dorne inde i røret for at forhindre rørstykkerne i at knække.
Dele til automatiske rørbøjningsmaskiner
Automatiske rørbukkemaskiner er normalt pneumatiske, hydrauliske eller drevet af en elektrisk servomotor. De CNC-styrede rørbukkere bruger presser og ruller til at styre og forme rørene.

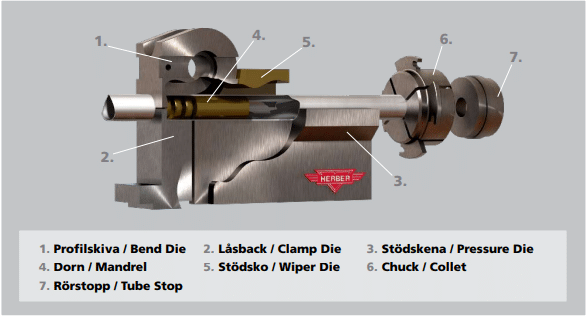

Dagens avancerede og udviklede bukkemaskiner giver effektiv formningsproduktion, fejlfrie resultater og eliminerer fejl i bukkeprocessen. Delene i automatiske rørbukkemaskiner omfatter profilplade, låsekæbe, støtteskinne, støttesko, dorn og spændepatron. Bukkeværktøjerne er lavet af hærdet stål for lang levetid. Blødere legeringer som aluminium anvendes, når formene kan forårsage skader eller ridser på det materiale, der forarbejdes.
1. Profilbræt
Profilpladen i automatiske rørbukkemaskiner er en af de vigtigste komponenter i roterende rørbukkemaskiner. Stålrøret fastspændes til profilpladen og udfører derefter en rettingproces.
2. Låsekæbe
Låsekæben bruges til at presse materialet ind i profilpladen og forhindrer materialet i at glide.
3. Støtteskinne
Støtteskinnen i automatiske rørbukkemaskiner sikrer, at rørprofilen følger profilpladens form.
4. Dorn
Når man bukker aluminium- eller stålrør i en automatisk rørbukkemaskine, er dornen nogle gange nødvendig til mere krævende bearbejdning. Ved bøjning af visse materialer med mindre radius eller hårdere overflader kan dorne være nyttige til at forhindre røret i at knække.
5. Støttesko
Støtteskoen er for det meste lavet af blødere legeringer, såsom aluminium og messing. Legeringerne kan forhindre formen i at ridse eller beskadige de stålrør, der bøjes. Formålet med støtteskoen er at forhindre niveauforskelle i at dannes på indersiden af røret. Støtteskoen i en automatisk rørbukkemaskine er placeret lige efter profilpladen og udglatter overfladerne lige efter bøjning for at forhindre dannelse af rynker i røret.
6. Chuck
Spændepatronen bruges til at forstærke og styre røret under rørbøjning.
7. Rørstop
Rørstoppere bruges til at holde materialer, såsom rør, på plads, når de bøjes.
Forskellige typer rørbøjningsteknikker
Pressebøjning
Dette er den mest almindelige teknik og bruges ved koldbøjning af rør. Den er velegnet til større serier og giver god nøjagtighed. En bøjning eller rulle vil presse mod røret og bøje det i henhold til bukkeværktøjets form. Presbukning af rør anvendes typisk, når kravet om et ensartet tværsnit af rørene ikke er nødvendigt.
Roterende trækbøjning
Rotationsbøjning er mere præcis med hensyn til bøjningsvinkel og radius. Denne teknologi er velegnet til fremstilling af for eksempel forskellige bildele og håndlister i mellemstore og store serier. Trækbukningen har normalt en CNC-styring, og ved hjælp af specialværktøj kan den skabe mere vanskelig og kompleks bukning med præcise resultater.
Rullebøjning
Ved valsebukning føres stålrør gennem flere ruller, der komprimerer et rør eller en stålprofil og gradvist bøjer det. Denne teknik er velegnet til blidere bøjning af længere rør, hvor kravene til tolerancer ikke er så høje.
Induktionsbøjning
Denne bukketeknik er almindelig ved bukning af rør eller materialer med en stor radius, og den anvendte maskine kræver ikke en dorn. Denne teknologi giver bukning med høj præcision ved den ønskede bukkevinkel og bruges for eksempel til fremstilling af spoler og coils med høje nøjagtighedskrav.
